代号
Code
型号
Model
安装方式
Mounting type
外形尺寸
Dimensions
(mm)
联数
Sections
最大可变容量
Max.var.Capacitance(pF)
最小容量
Min.Capacitance(pF)
容量公差
Tolerance of Capacitance(pF)
100

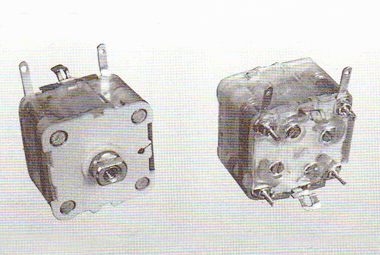

CBM-443AF-4AB4
4
20×20×15
AM-2
335×2
5.5±1.5
±（1pF+1.5%）
FM-2
20×2
4±1.5
±1
技术特性 Specifications 型号 Model 绝缘电阻 Insulation Resistance (MΩ) 动片接触电阻 Rotor Contanct Resistance (MΩ) 耐电压 Voltage Proof (V.D.C) Q 转动力矩 Operating Torque (gf.cm) 止端力矩 End Stop Torque (kgf.cm) 微调增量 Trimmer Cap.Swing (pF) 转动方向 Rotation Direction 转动角度 Rotation Angle AM:(1MHz50pF) FM:(100MHz10pF) CBM-443AF-4AB4（code:100) AM≥500 FM≥250 ≤10 ≥100 ≥500 ≥200 50~400 ≥5 ≥5 · 电容量曲线 Capacitance curve 型 号 Model 联 别 Selection 转角关系及电容增量 Coeff of Rotation and Cap Swing (%pF) 100 90 80 75 70 60 50 40 30 25 20 10 （3） CBM-443AF-4AB4 AM 335.0 282.7 227.5 201.0 175.2 127.3 87.8 57.0 34.2 25.4 17.8 5.8 0 FM 20.0 17.24 14.67 13.46 12.30 10.08 8.02 6.10 4.30 3.45 2.62 1.05 0
绝缘电阻
Insulation Resistance
(MΩ)
动片接触电阻
Rotor
Contanct
Resistance
耐电压
Voltage
Proof
(V.D.C)
Q
转动力矩
Operating
Torque
(gf.cm)
止端力矩
End Stop
(kgf.cm)
微调增量
Trimmer
Cap.Swing
(pF)
转动方向
Rotation Direction
转动角度
Rotation
Angle
AM:(1MHz50pF)
FM:(100MHz10pF)
CBM-443AF-4AB4（code:100)
AM≥500
FM≥250
≤10
≥100
≥500
≥200
50~400
≥5
·

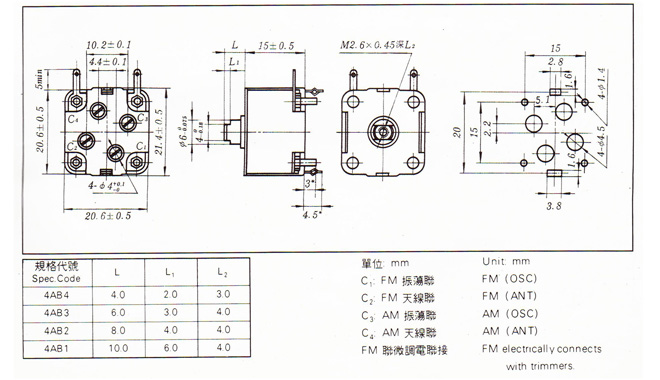

外形尺寸 Outline dimensions
