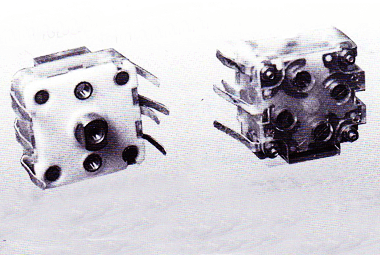

产品规格 Products specification
代号
Code
型号
Model
安装方式
Mounting
type
外形尺寸
Dimensions
(mm
参数
Sections
最大可变容量
Max.var.Capacitance(pF)
最小容量
Min.Capacitance(pF)
容量公差
Tolerance of Capacitance(pF)
079
CBM-443DF-1DF4K
1
21×21×13
AM-2
126×2
5±1.5
(O):±(2pF+2%) (A):±(1.5pF+1.5%)

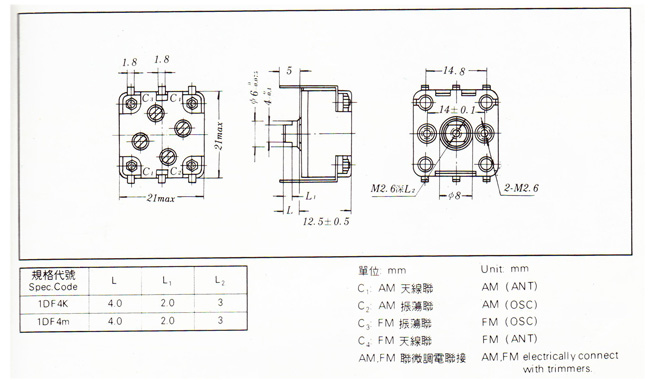

技术特性 Specifications 型号 Model 绝缘电阻 Insulation Resistance (MΩ) 动片接触电阻 Rotor Contanct Resistance (MΩ) 耐电压 Voltage Proof (V.D.C) Q 转动力矩 Operating Torque (gf.cm) 止端力矩 End Stop Torque (kgf.cm) 微调增量 Trimmer Cap.Swing (pF) 转动方向 Rotation Direction 转动角度 Rotation Angle AM:(1MHz50pF) FM:(100MHz10pF) CBM-443DF-1DF4K ≥250 <20 ≥100 ≥500 ≥200 50~400 ≥3 ≥7 · 电容量曲线 Capacitance curve 型 号 Model 联别Section 转角关系及电容增量 Coeff of Rotation and Cap Swing (%pF) 100 90 80 75 70 60 50 40 30 25 20 10 （3） CBM-443DF-3DF4 AM-2 126.0 108.6 89.7 80.2 71.1 53.0 36.4 22.2 12.9 9.5 6.8 2.6 0 FM-2 20.0 17.2 14.2 12.7 11.3 8.4 5.8 3.5 2.1 1.5 1.1 0.4 0 外形尺寸 Outline dimensions
绝缘电阻
Insulation Resistance
(MΩ)
动片接触电阻
Rotor
Contanct
Resistance
耐电压
Voltage
Proof
(V.D.C)
Q
转动力矩
Operating
Torque
(gf.cm)
止端力矩
End Stop
(kgf.cm)
微调增量
Trimmer
Cap.Swing
(pF)
转动方向
Rotation Direction
转动角度
Rotation
Angle
AM:(1MHz50pF)
FM:(100MHz10pF)
≥250
<20
≥100
≥500
≥200
50~400
≥3
≥7
·
CBM-443DF-3DF4
.jpg)
.jpg)
